系统架构

功能实现

1、每台设备配置一套无线采集盒及一套继电器。无线采集盒对接设备PLC接口，获取设备状态信息及设备当前的扭力、温度等数据；当设备处于异常时，通过继电器控制设备停机。

2、车间配置一套基站，基站接收无线采集盒数据并将数据存储在服务器。

3、每台设备配置一套工位一体机，可视化显示设备的当天任务单信息及操作设备保养点检记录信息。后台设置保养周期、点检时间及保养内容、点检内容。当保养点检时，点击“保养”/“点检”弹出保养/点检内容后，在表格里进行操作，并提交保存在后台软件。

4、后台管理下发计划单到相应站点的工位一体机显示，此时设备采集的状态信息、扭力、温度、实际产量与此订单作绑定，后台可查看此订单生产时的参数信息。

5、后台设定相应产品所对应设备的扭力、温度上限值、下限值，当超出限值时，则发出报警提示，人员及时处理解决问题。

6、后台统计车间设备的OEE图表，机台完成情况、机台运行时长等数据分析

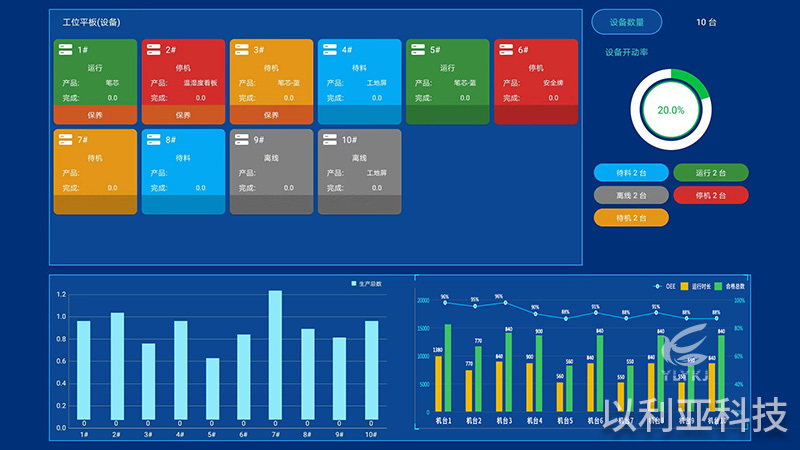

7、办公室配置一台液晶屏，可视化显示设备当前生产的任务单、运行状态、运行时长
